АВТОМАТИЧЕСКИЙ СТРОГАЛЬНЫЙ СТАНОК ДЛЯ 4-СТОРОННЕЙ ОБРАБОТКИ КЛЕЕНОГО БРУСА UNIVERSAL 300HS

НАЗНАЧЕНИЕ

Автоматические строгальные четырехсторонние станки «UNIVERSAL 600» и «UNIVERSAL 300HS» предназначены для 4- и 2-сторонней обработки заготовок шириной до 610 и 300 мм соответственно. Более мощный «UNIVERSAL 600» наилучшим образом подходит для профильной обработки клееного бруса по всем сторонам после прессования. На более скоростном «UNIVERSAL 300HS» лучше производить фугование сращенных по длине ламелей перед их склейкой на гладкую фугу при прессовании клееного бруса. Возможна интеграция станков в состав автоматической линии.

ОБЛАСТЬ ПРИМЕНЕНИЯ

Применяется на предприятиях производящих клееный брус, используемый в несущих строительных конструкциях, перекрытиях, оконных и дверных системах, деталях стеновых панелей в домостроении и в др. мебельных и столярных изделиях.

ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ

• конструкция из нормализованной стали;
• высокоточное позиционирование вертикальных фрезерных узлов при помощи шарико- винтовых трансмиссионных пар;
• группа подачи с карданными валами установлена отдельным блоком на UNIVERSAL 600;
• группа подачи с независимыми двигателями, контролируемыми от инвертора на UNIVERSAL 300HS;
• загрузочные ролики системы подачи дополнительно усилены;
• хромированные колонны группы подъема с высокоточными редукторами;
• независимые верхние пневматические прижимные узлы;
• независимая смазка каждого верхнего прижима по отдельности;
• двигатели подачи с независимой сервовентиляцией;
• автоматическая система торможения и отключения;
• удобный интерфейс электронного управления через дисплей «Touch Screen»;

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

	Станина Станина из электросварной стабилизированной стали. Рабочий стол фиксированный. Подъем верхней платформы осуществляется связанными между собой четырьмя прецизионными редукторами в масленой среде (не требуют дополнительного ухода). Нижний подающий ролик находится в постоянном контакте с заготовкой, за счет пневматической системы прижима. Передние (загрузочные) ролики с геликоидальной поверхностью, задние с гладкой цементированной и ректифицированной поверхностью

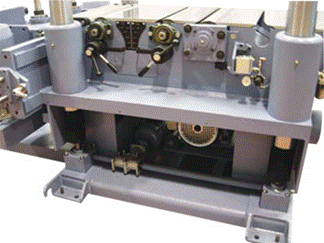

	Система подачи UNIVERSAL300HS Шесть отдельно управляемых инверторных двигателей установлены на независимых редукторах непосредственно на каждом из 6-ти подающих роликов (3 загрузочных и 3 разгрузочных ролика). Это обеспечивает стабильную работу на высокой скорости строгания до 120 м/мин UNIVERSAL600 Моноблочная структура, собранная из деталей, полученных при помощи плазменной резки металла и электросварных элементов, для достижения антивибрационного эффекта. Установлены два двигателя с раздельными редукторами (на загрузку и на разгрузку). Редукторы размещены в закрытом корпусе, находятся в масленой среде и не требуют дополнительного обслуживания. Привод осуществляется через 10 карданных валов на 6 загрузочных и 4 разгрузочных подающих ролика.

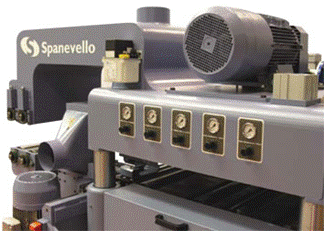

	Подъемная платформа Верхняя платформа базируется на 4-х хромированных колоннах Ø 110 мм, подъем которых осуществляется связанными между собой четырьмя высокопрецизионными редукторами в масленой среде (не требуют дополнительного ухода). Двигатель строгальной группы расположен по центру платформы для оптимального баланса веса. Пневматические прижимы оснащены манометрами и  регулируются независимо друг о друга.
	Система прижима Все прижимные узлы смазываются автоматически, независимо друг от друга. Верхний подающий ролик загрузочной группы оснащен пневмосистемой постоянного контакта с заготовкой, с двойным цилиндром. Пневматические прижимы оснащены манометрами и  регулируются независимо друг о друга.
	Вертикальные фрезерные узлы (для universal600) Конструкция из стабилизированной стали. Размеры шпинделя стандартные: Ø 50 мм, длина 300 мм (по запросу возможны другие  размеры шпинделей с гидроблокирующим устройством). Высокоточная регулировка горизонтального смещения при помощи шарико-винтовых  трансмиссионных пар. Независимая автоматическая смазка направляющих  каждого вертикального фрезерного узла

ОПЦИИ

	Вертикальные   фрезерные узлы (для universal 300hs) Возможна установка правого и левого фрезерного узла для полноценной 4-сторонней обработки заготовки. Размеры шпинделя стандартные: Ø 50 мм, длина 300 мм (по запросу возможны другие  размеры шпинделей с гидроблокирующим устройством). Стандартная мощность каждого узла 15 кВт. Высокоточная регулировка горизонтального смещения при помощи шарико-винтовых  трансмиссионных пар. Конструкция из стабилизированной стали.
	Двигатели увеличенной мощности Возможно укомплектование станка более мощными двигателями: – Нижней строгальной группы              22 кВт – Верхней строгальной группы              30 кВт – Вертикальных фрезерных узлов*      18 кВт *(каждого)

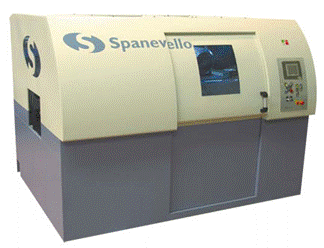

	Защитная кабина Накрывает станок полностью. Обеспечивает безопасную эксплуатацию станка и  снижает уровень шума. Увеличивает эффективность системы аспирации. Панель электронного управления выносится на фронтальную стенку кабины
	Шумоизоляционная облицовка кабины Значительно снижает уровень шума при строгании
Группы снятия фаски	Можно установить верхние и нижние группы скашивания кромки как вместе, так и по отдельности.
Хромированные столы скольжения	Значительно уменьшают трение заготовки при продвижении, улучшается качество строжки. Уменьшается нагрузка на подающие двигатели. Увеличивает срок службы стола, так как твердый хром намного долговечнее стали.
